この記事は広告を含む場合があります。記事内で紹介する商品を購入することで、当サイトに売り上げの一部が還元されることがあります。
8号以上のフロロを扱った事の有る人なら誰もが思うでしょう、硬すぎて扱い難く、ルアーとの結束も一苦労だと。柔らかいと言われるグランドマックスFXでさえハリガネになる太さです。でもナイロンなら8号以上の太さでも、フロロより柔らかく扱い易すくなります。
そのナイロンリーダーの中でも人気なのがオーシャンレコードとソルトマックスショックリーダーですが、ソルトマックスは特に耐摩耗性が強くナイロンとは思えない程高いのが特長で、にも関わらずフロロに比べ柔らかく扱い易く結束強度も問題有りません。ただフロロより柔らかいのは間違い無いのですが、オーシャンレコードと比べると少々硬く太糸や扱いやすさ重視ならオーシャンレコードに劣ります。
今回はフロロより扱い易く耐摩耗性に優れるソルトマックスショックリーダーについて紹介します。
| ★5が満点 | |
| 細さ | 不明 |
| 強度 | ★★★★★ |
| 耐久性 | ★★★☆☆ |
| 耐摩耗性 | ★★★★☆ |
| 伸び難さ(感度) | ★★★★☆ |
| 柔らかさ | ★★★☆☆ |
| コスト | ★★★★☆ |
目次
ソルトマックスショックリーダー特徴
細さ
| ｿﾙﾄﾏｯｸｽ | ｵｰｼｬﾝﾚｺｰﾄﾞ | |
| 35lb | 非開示 | 0.470mm(8号) |
| 40lb | 非開示 | 0.520mm(10号) |
| 50lb | 非開示 | 0.570mm(12号) |
| 60lb | 非開示 | 0.620mm(14号) |
| 70lb | 非開示 | 0.700mm(18号) |
| 80lb | 非開示 | 0.740mm(20号) |
ソルトマックスショックリーダーは残念ながら太さに関しては非開示で正確な太さは不明です。オーシャンレコードは強度別に号数も太さも評価してますが、ソルトマックスはリーダとして非常に重要な太さを表記しておらず、極めて不親切と感じます。
太さの実測値

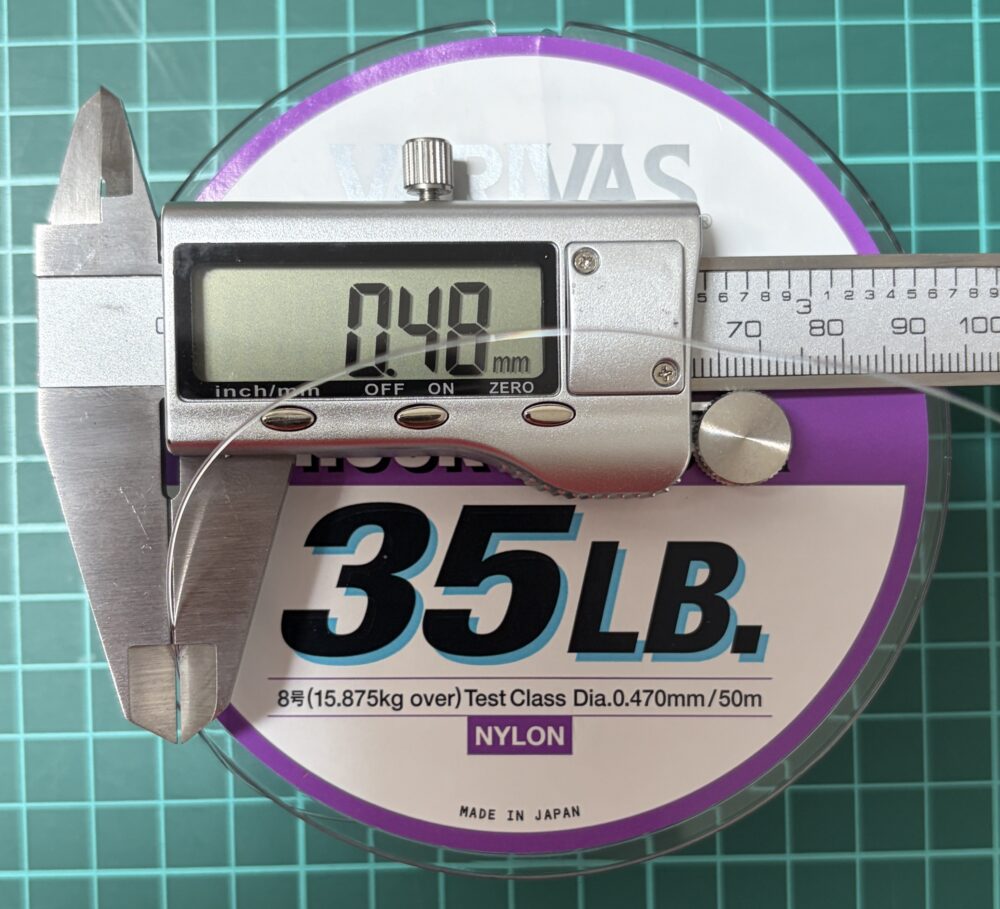

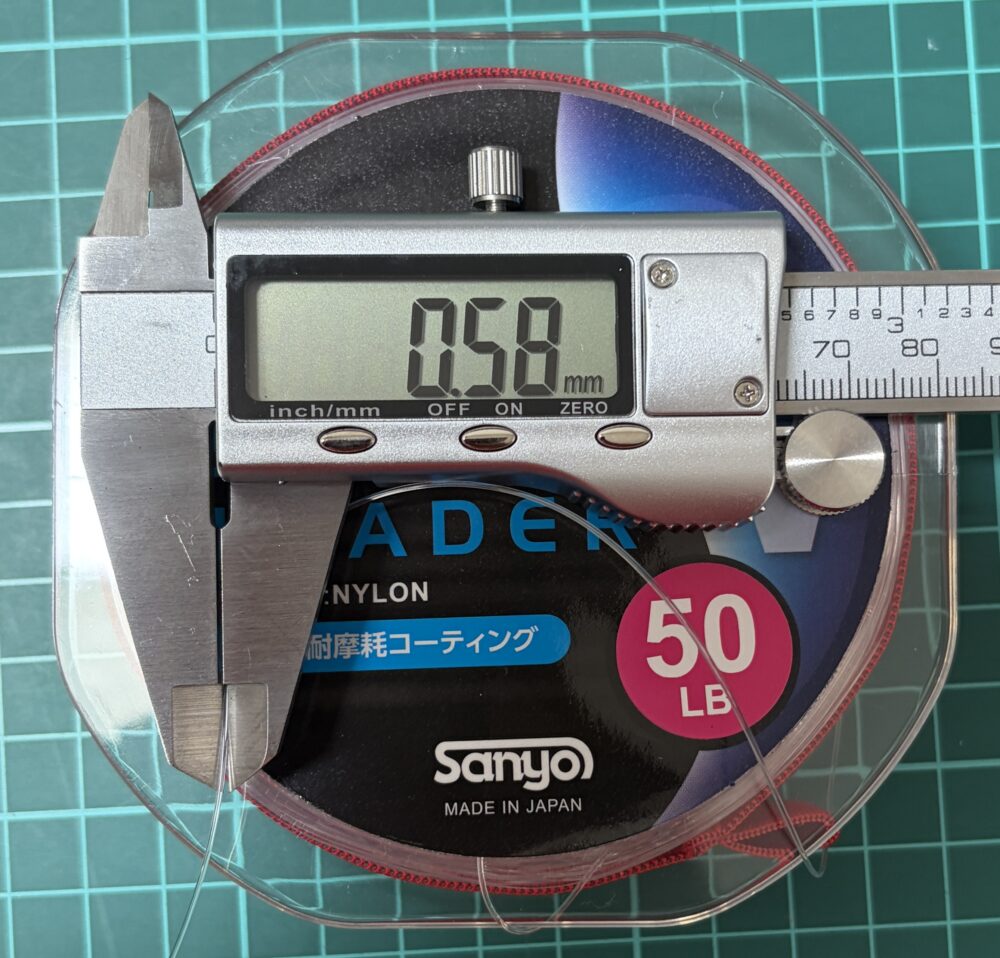

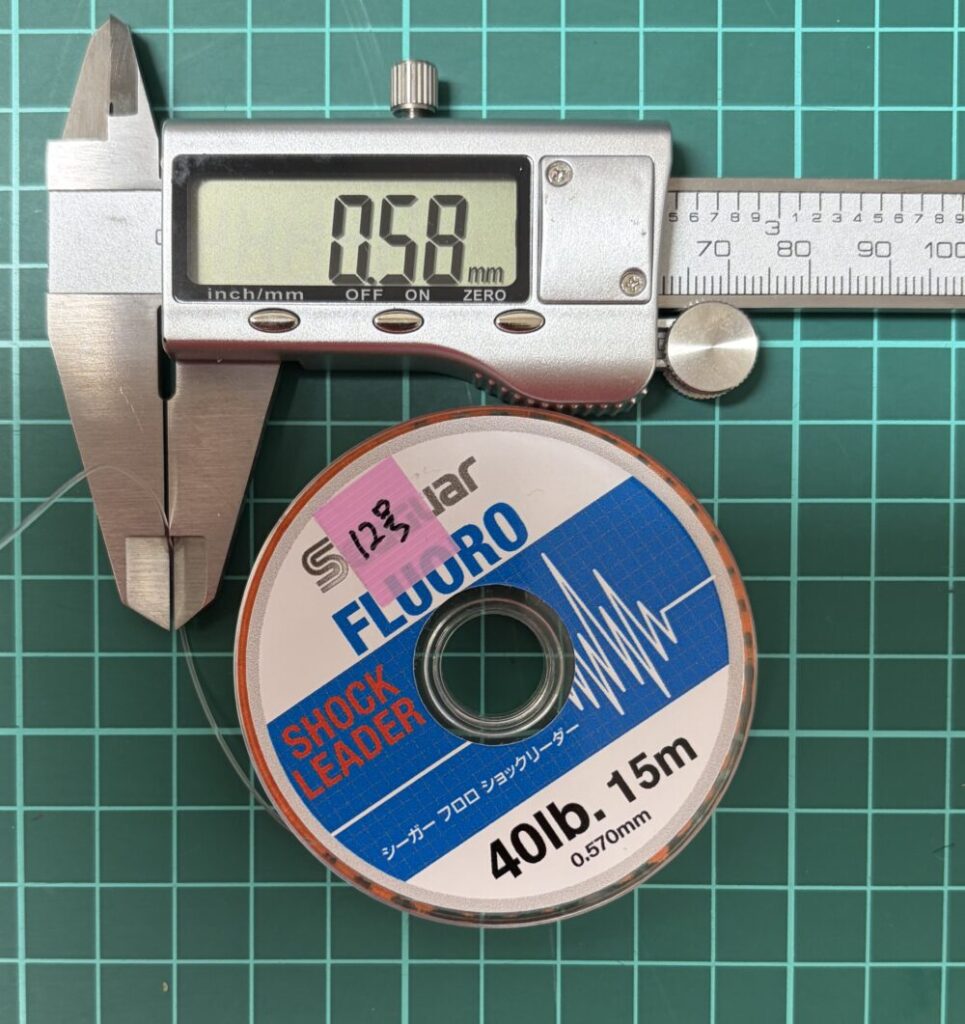

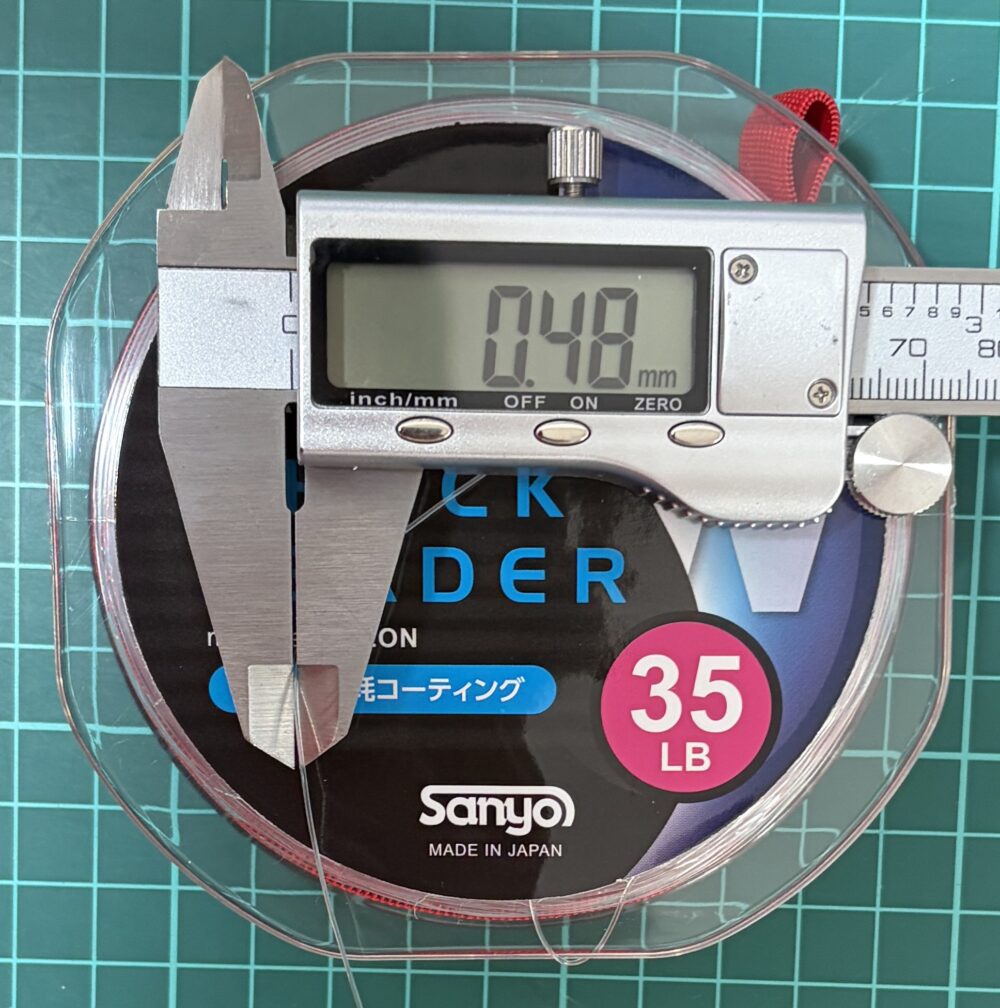

参考程度に手持ちの2グレードをノギスにて実測してみましが、35lbは8号、50lbは12号と同じ太さになったため、 全ての太さで検証出来た訳ではありませんが、ソルトマックスショックリーダーは多分オーシャンレコードショックリーダーと同じ太さと推測されます。
強度

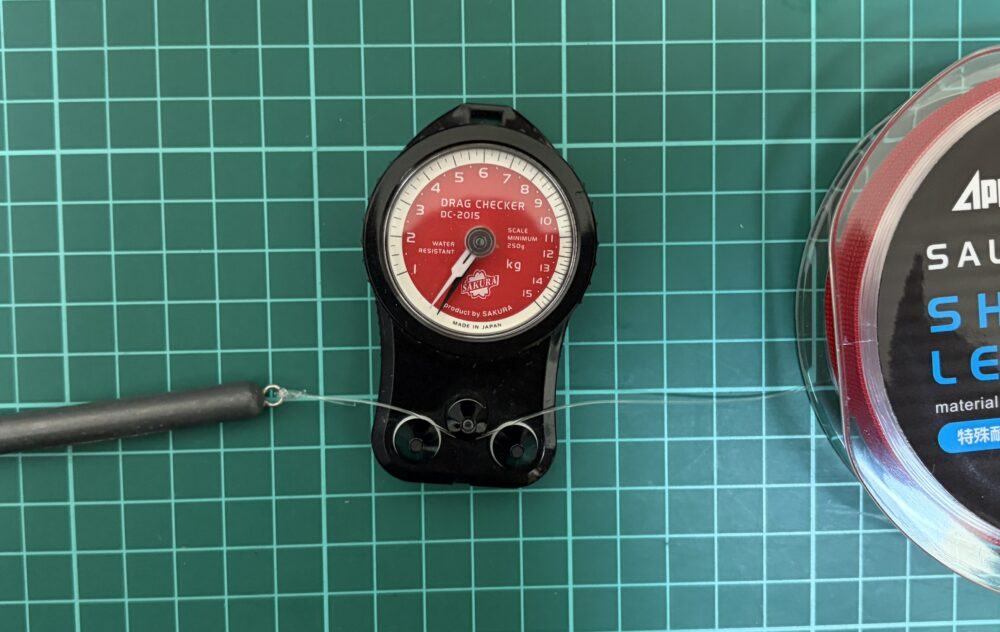

35lbを各3回結束強度を測定しました。なお結束は条件を一定にするため一切糸を湿らせず行っており、パロマーノットのみ結束時に余り糸を捨て糸側に引いて試験しています。他のノットで余り糸を捨て糸側に引っ張らないのは、パロマーノット以外では余り糸は本線側にしか引っ張れないのが理由です。
完全結びでの結束強度
| 完全結び | ｿﾙﾄﾏｯｸｽ | ｵｰｼｬﾝﾚｺｰﾄﾞ | ｸﾞﾗﾝﾄﾞﾏｯｸｽFX |
| 強度 | 15.9kg 35lb(?号) | 15.9kg 35lb(8号) | 16.6kg 36.5lb(8号) |
| 平均 | 7.97kg 50% | 5.67kg 36% | 7.20kg 43% |
| 最大 | 9.00kg 57% | 6.00kg 38% | 8.80kg 53% |
| 最低 | 7.40kg 47% | 5.20kg 33% | 6.00kg 36% |
完全結びは糸による結束の差が出やすいノットですが、ソルトマックスショックリーダーはオーシャンレコードやグランドマックスFXよりも結束強度に優れる結果となりました。と言っても平均でも50%、最大でも57%の結束強度しか出ていないので正直に言って、これら3種のリーダーで完全結びを使用すると使い物にならないとは感じます。
パロマーノットでの結束強度
| パロマー | ｿﾙﾄﾏｯｸｽ | ｵｰｼｬﾝﾚｺｰﾄﾞ | ｸﾞﾗﾝﾄﾞﾏｯｸｽFX |
| 強度 | 15.9kg 35lb(?号) | 15.9kg 35lb(8号) | 16.6kg 36.5lb(8号) |
| 平均 | 11.7kg 73% | 11.4kg 72% | 11.6kg 70% |
| 最大 | 12.5kg 79% | 12.0kg 75% | 12.5kg 75% |
| 最低 | 10.0kg 63% | 10.5kg 66% | 10.7kg 64% |
パロマーノットは大半のラインにて安定して7割程度の強度が出やすいノットですが一部のラインだと7割の結束強度が出なかったりします。ですがソルトマックスショックリーダーは平均値でも7割で11kg台の結束強度が出てるので結束強度には十分と言えるでしょう。
耐久性
リーダーなんて1回使えば交換のため耐久性は大きな問題点にはなり難いですが、ナイロンはフロロと異なり吸水で劣化するという欠点があります。

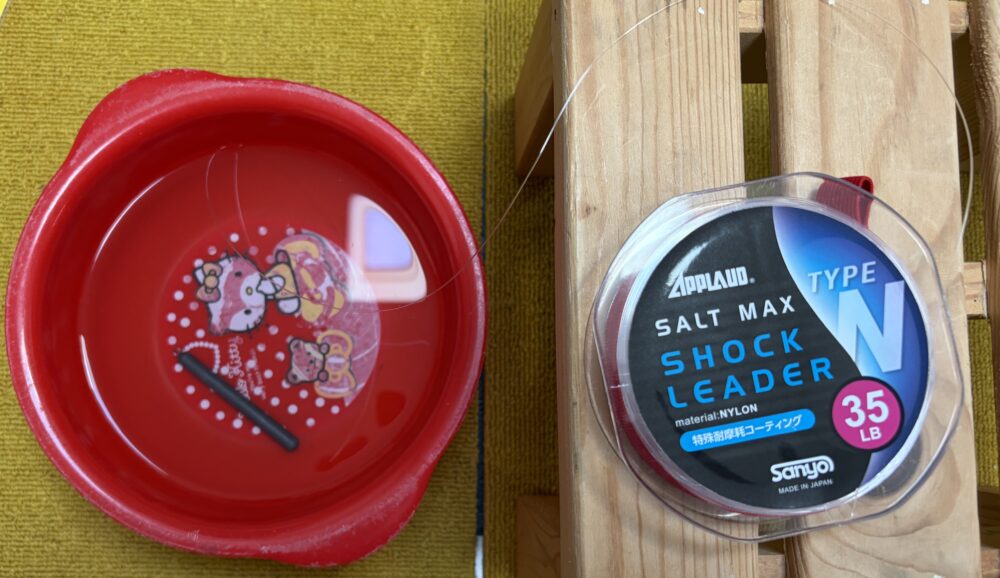

なので半日釣行を想定し6時間、水にリーダーを付けてみました。

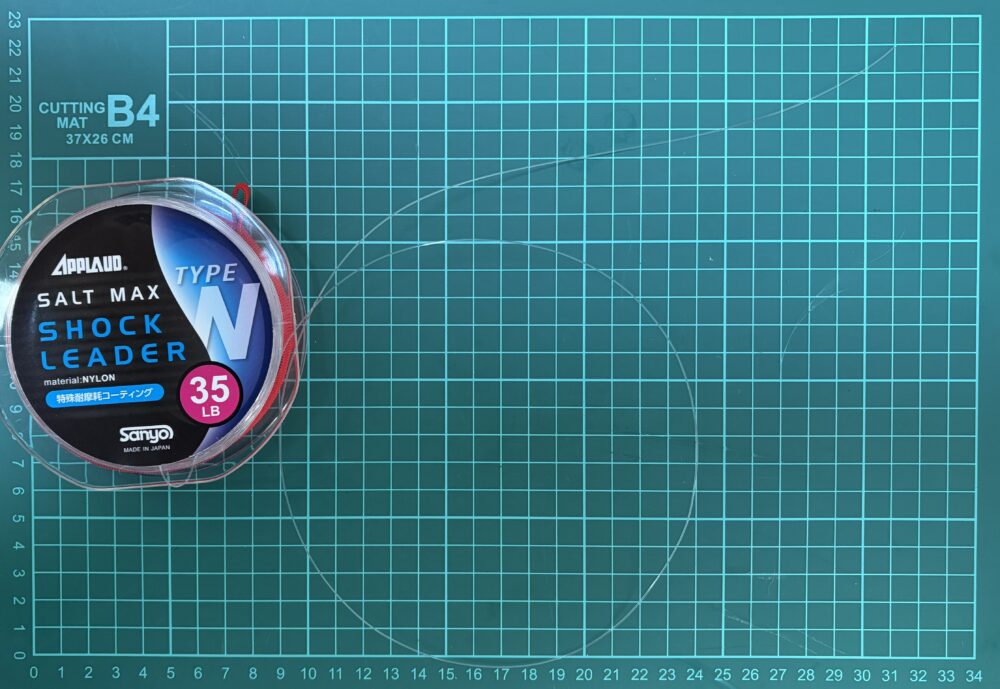

先端15cmほどを6時間、水に漬けましたが見た目の変化は感じられません。

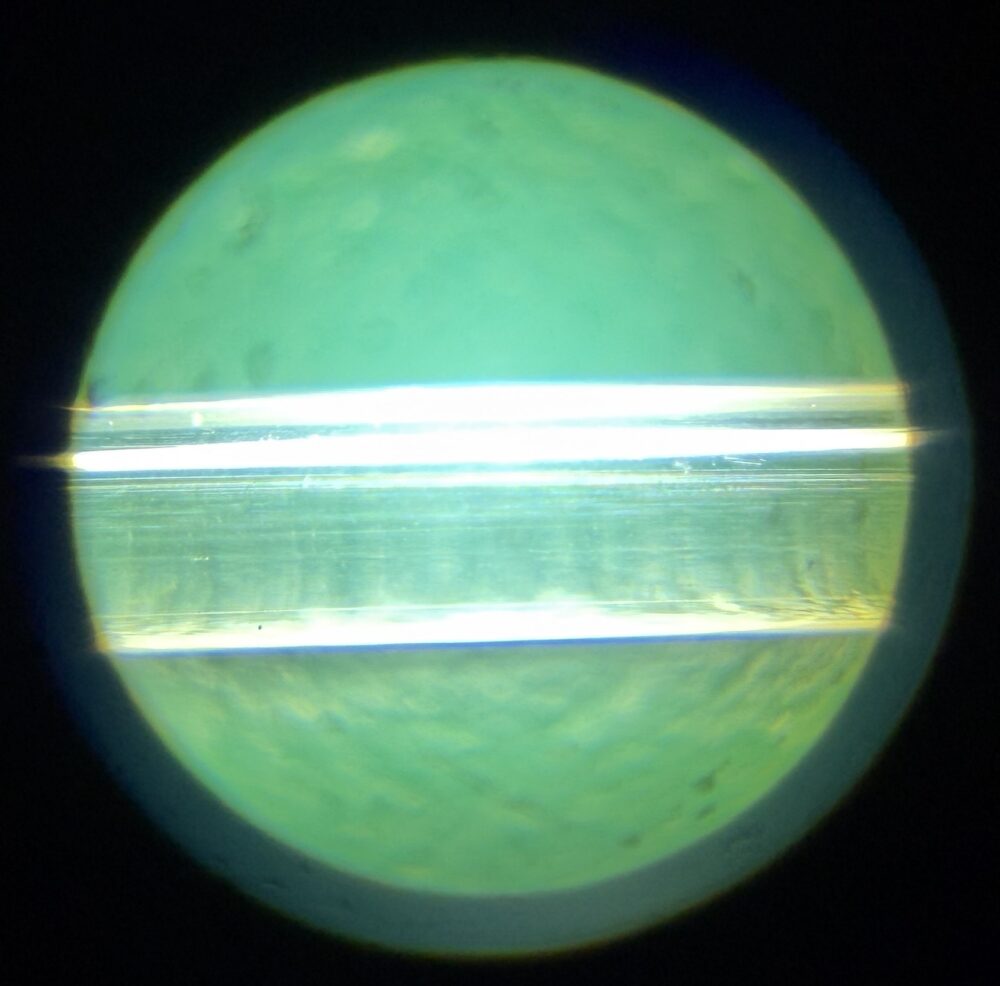

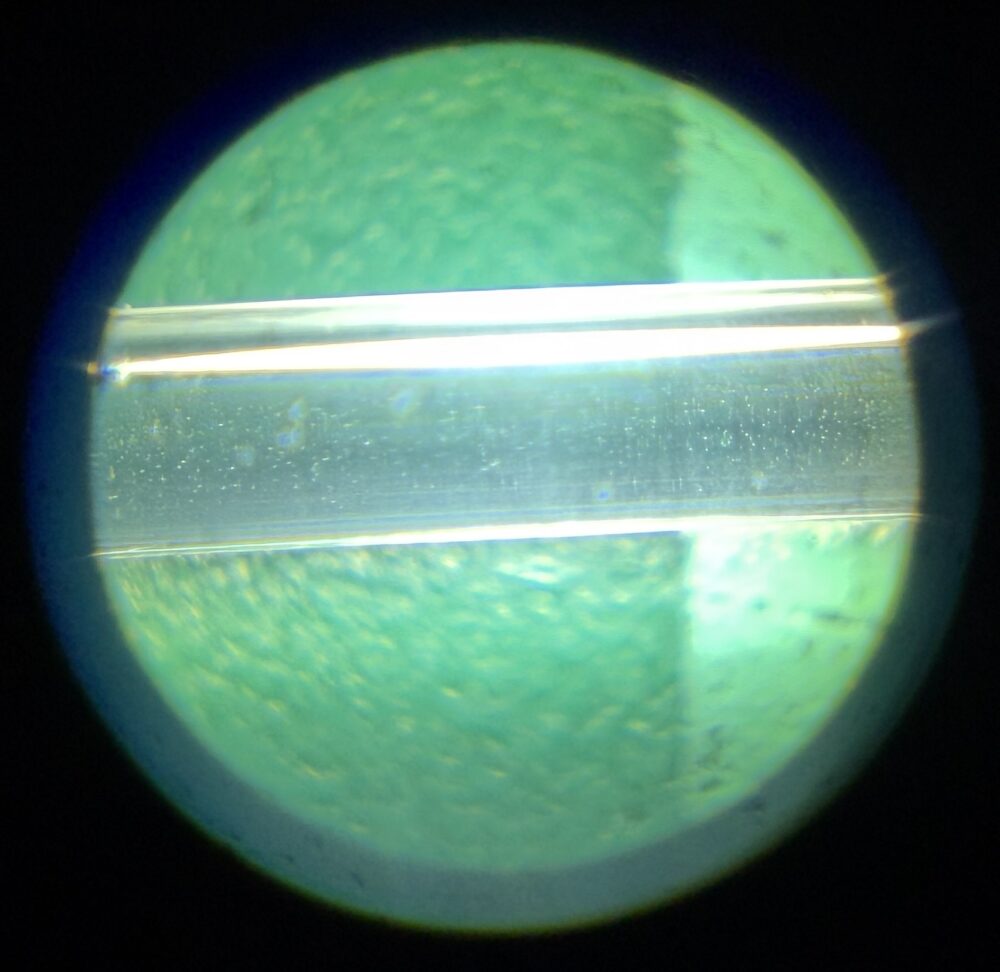

60倍の顕微鏡写真でも新品と吸水後で目だった差は見えません。

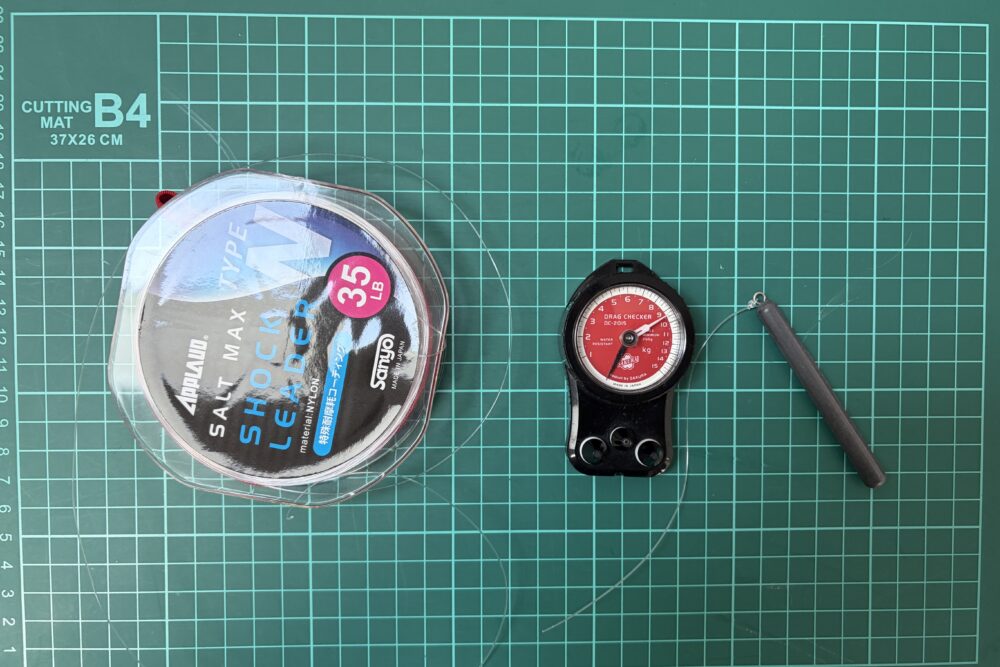

ただ結束強度に関しては新品のパロマーノットで平均11kgの結束強度が出ていたにも関わらず吸水後は9.5kgと約1割劣化しています。長時間使用する際には半日に一度はリーダーを交換した方が良いでしょう。
耐摩耗性

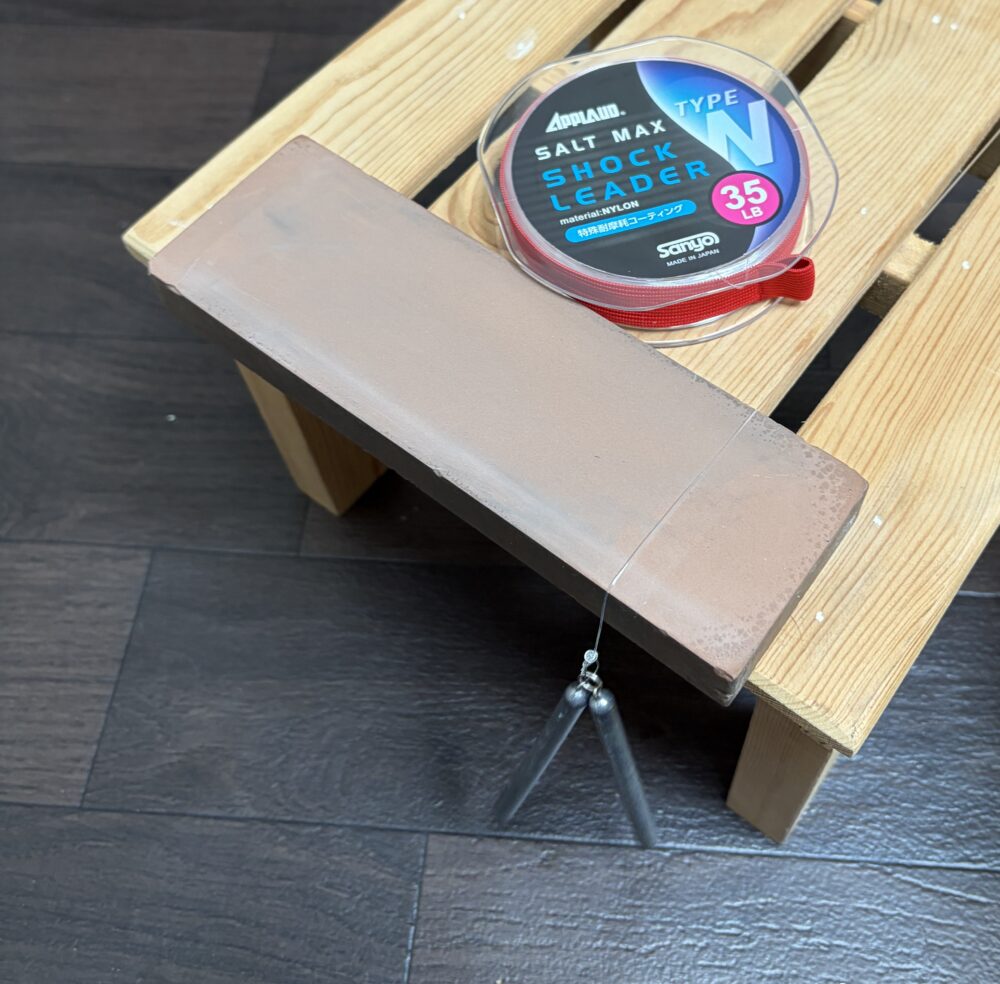

14lbを105g(12号重り+15号重り)を1000番の砥石に吊るし、左右20cmを左右に行き来できた回数を測定(1往復で2回とカウント)しました。10回行った測定の平均、最大、最小の強度を示します。
| ｿﾙﾄﾏｯｸｽ | ｵｰｼｬﾝﾚｺｰﾄﾞ | ｸﾞﾗﾝﾄﾞﾏｯｸｽFX | |
| 平均 | 100回 | 63回 | 135回 |
| 最大 | 118回 | 98回 | 158回 |
| 最低 | 81回 | 38回 | 107回 |
ソルトマックスショックリーダーはナイロンとしては耐摩耗性が極めて高くグランドマックスFXには及ばないもののオーシャンレコードショックリーダーを圧倒する結果となりました。サワラや太刀魚など歯が鋭い魚が相手で太糸は使いたいけどフロロてまは扱い難さが困る状況だと非常に有用なリーダーと感じます。
伸び難さと感度

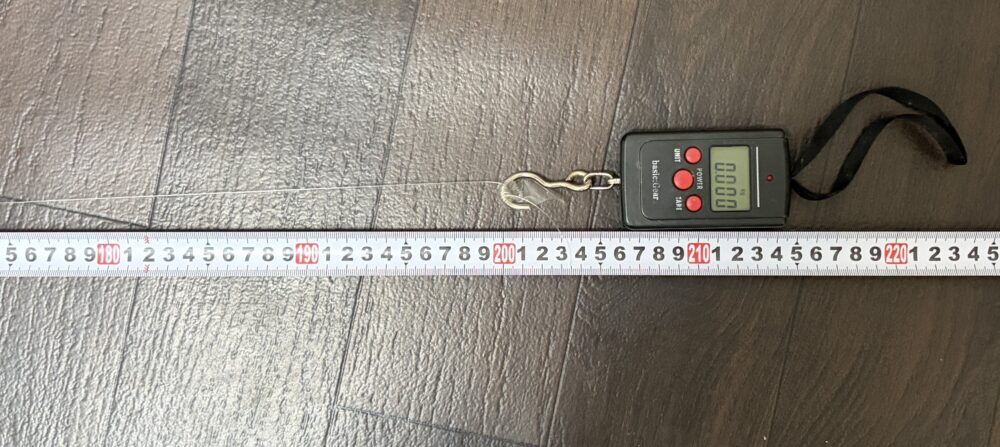

あ35lb×2mを引っ張った際の伸びを記載しています。伸び率だけだは分かりにくいので、あえて実測値も掲載しています。
| ｿﾙﾄﾏｯｸｽ | ｵｰｼｬﾝﾚｺｰﾄﾞ | ｸﾞﾗﾝﾄﾞﾏｯｸｽFX | |
| 線径 | 不明 | 0.470mm(8号) | 0.470mm(8号) |
| 2kg | 13cm(6.5%) | 16cm(8.0%) | 13cm(6.5%) |
| 1kg | 6cm(3.0%) | 6cm(3.0%) | 5cm(3.0%) |
| 0.5kg | 2cm(1.0%) | 2cm(1.0%) | 2cm(1.0%) |
| 0.2kg | 1cm(0.5%) | 1cm(0.5%) | 1cm(0.5%) |
ソルトマックスショックリーダーはオーシャンレコードショックリーダーに比べ少々伸びが抑えられており特に高負荷が掛かった際の違いが顕著となりました。ただグランドマックスFXに比べると初期の伸びが僅かに多い結果でした。
柔らかさ
ソルトマックスショックリーダーはフロロよりは明らかに柔らかいものの、ナイロンの中では少々硬くオーシャンレコードショックリーダーに比べると硬さを感じます。
コスト
ソルトマックスショックリーダーはナイロン素材のためかフロロリーダーに比べコストに優れており50m巻きにも関わらずグランドマックスFXより価格が抑えられています。
他のラインとの比較
オーシャンレコードとの比較
| 細さ | 同等 |
| 強度 | 同等 |
| 耐久性 | 検証中 |
| 耐摩耗性 | ソルトマックス |
| 伸び難さ(感度) | ソルトマックス |
| 柔らかさ | オーシャンレコード |
| コスト | 同等 |
ソルトマックスショックリーダーとオーシャンレコードでは基本コンセプトが全く違うと感じます。ソルトマックスではフロロほどでは無いものの少々硬くても耐摩耗性を重視した設計になっていますが、オーシャンレコードは耐摩耗性を犠牲にしてでも柔らかく扱いやすい事を重視した設計と感じます。なので50~60lb以上の太糸だったり扱いやすさ重視ならオーシャンレコード、太刀魚やサワラ対策で耐摩耗性重視ならソルトマックスといった使い分けをお勧めします。
まとめ
今回、紹介のソルトマックスショックリーダーはフロロと比べると明らかに扱いやすいもののオーシャンレコードと比べると少々硬いナイロンです。ただ耐摩耗性がナイロンとしては非常に高くフロロに匹敵するほどのため、扱いやすさと耐摩耗性を両立したい場合にお勧めのナイロンリーダーです。
